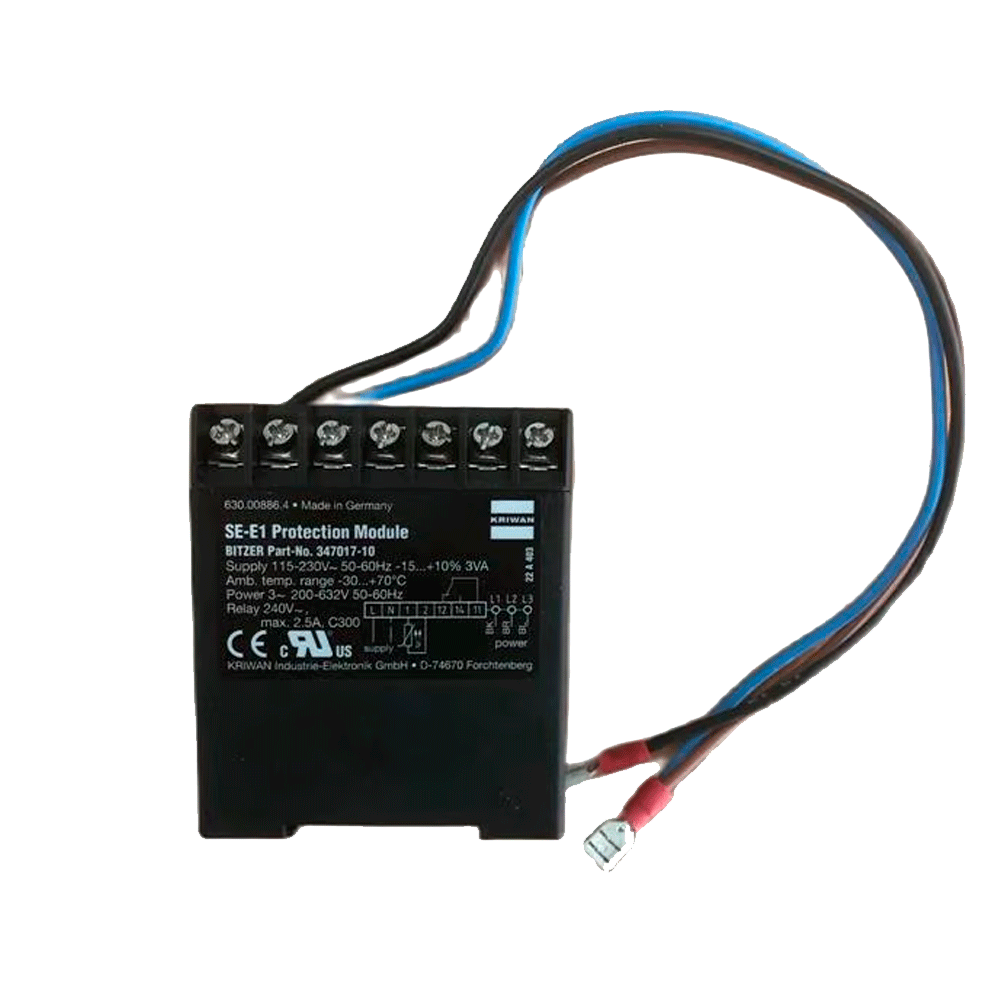

MODULO DE PROTECCION SE-E1 BITZER P/SNOWKEY
Es un componente electrónico destinado a la supervisión y protección del compresor dentro de sistemas de refrigeración y equipos de producción de hielo. Su función es intervenir ante determinadas condiciones eléctricas o térmicas que puedan comprometer el funcionamiento del motor del compresor, ayudando a evitar que opere bajo situaciones consideradas críticas.
El SE-E1 está asociado a compresores Bitzer y fue desarrollado para realizar diferentes funciones de vigilancia, entre ellas el control de temperatura, la secuencia de fases, el sentido de giro y la detección de fallas de fase. Bitzer documenta el SE-E1 como un dispositivo de protección utilizado en determinadas familias de compresores, especialmente en aplicaciones con compresores de tornillo y otras configuraciones compatibles.
Protección electrónica para compresores Bitzer
El compresor es uno de los elementos fundamentales de un sistema de refrigeración. Su funcionamiento depende de diferentes condiciones eléctricas, térmicas y mecánicas que deben mantenerse dentro de los parámetros establecidos. El SE-E1 funciona como parte del sistema de protección, supervisando señales provenientes de sensores y condiciones eléctricas del compresor.
Uno de los aspectos relevantes del módulo es la supervisión de la temperatura mediante sensores PTC. Cuando la resistencia de estos sensores alcanza determinados valores asociados con una condición de temperatura elevada, el dispositivo puede actuar sobre el circuito de seguridad y detener el funcionamiento del compresor.
Esta función resulta especialmente importante en instalaciones frigoríficas donde el compresor debe trabajar durante períodos prolongados. Una condición térmica fuera de los valores normales puede afectar los componentes internos del motor, por lo que la supervisión electrónica constituye una parte importante del sistema de protección.
Control de fases y sentido de giro
Además de la supervisión térmica, el Módulo SE-E1 Bitzer incorpora funciones relacionadas con el suministro eléctrico trifásico. El dispositivo puede controlar la secuencia de fases y detectar situaciones de pérdida de fase.
El sentido de giro es particularmente relevante en determinados compresores, ya que una conexión incorrecta de las fases puede provocar un funcionamiento inadecuado. La documentación técnica de Bitzer indica que el SE-E1 supervisa la dirección de rotación y la secuencia de fases durante el arranque, pudiendo bloquear el funcionamiento cuando detecta una condición incorrecta.
También contempla la detección de fallas de fase. Dependiendo de la condición detectada y de la configuración del sistema, el módulo puede interrumpir el circuito de seguridad para impedir que el compresor continúe operando bajo una condición eléctrica anormal.
Aplicación en equipos Snowkey
Las máquinas Snowkey destinadas a la producción de hielo utilizan sistemas de refrigeración que requieren diferentes elementos de control y protección. En este contexto, el SE-E1 Bitzer puede formar parte del conjunto asociado al compresor utilizado por el equipo.
Para realizar una sustitución, es importante verificar previamente el modelo de la máquina, el compresor instalado y la referencia del dispositivo existente. La denominación SE-E1 identifica una familia concreta de módulos, pero existen diferentes referencias y configuraciones eléctricas dentro de los dispositivos de protección Bitzer.
Por esta razón, la comprobación de la placa del componente y de la documentación técnica del equipo es un paso fundamental antes de instalar un repuesto.
Características del SE-E1
El módulo de protección SE-E1 está diseñado para integrarse al circuito eléctrico y de seguridad del compresor. Entre las características asociadas a esta referencia se encuentran:
- Marca: Bitzer.
- Modelo: SE-E1.
- Tipo: módulo electrónico de protección.
- Aplicación: protección de compresores.
- Supervisión de temperatura mediante sensores PTC.
- Control de secuencia de fases.
- Detección de pérdida de fase.
- Supervisión del sentido de rotación.
- Integración con el circuito de seguridad del compresor.
- Aplicación en sistemas de refrigeración.
- Instalación en conjunto con el circuito eléctrico correspondiente.
Existen referencias SE-E1 de Bitzer para diferentes tensiones. La documentación disponible identifica, entre otras, la referencia 347017-10, asociada a una alimentación de 115-230 V AC, por lo que la tensión correspondiente debe verificarse antes de efectuar una sustitución.
Importancia de la correcta identificación
Cuando un módulo electrónico de protección presenta una falla, reemplazarlo por una referencia incorrecta puede generar problemas de compatibilidad o impedir que el sistema funcione de acuerdo con las condiciones previstas por el fabricante.
Por este motivo, el Módulo de Protección SE-E1 Bitzer para Snowkey debe seleccionarse considerando tanto la referencia del componente como las características del compresor y del circuito donde será instalado.
La documentación de Bitzer muestra que los módulos de protección cumplen funciones específicas y que sus conexiones deben realizarse siguiendo los esquemas correspondientes. También advierte que una conexión incorrecta puede ocasionar daños en el dispositivo de protección y en el motor del compresor.
Por tratarse de un componente eléctrico relacionado directamente con la protección del compresor, su instalación debe ser realizada por personal técnico capacitado y con el equipo desconectado de la alimentación eléctrica.
Mantenimiento de sistemas de producción de hielo
En una máquina productora de hielo, la continuidad del sistema frigorífico es fundamental para mantener el proceso de fabricación. Una falla en el sistema de protección puede impedir el arranque del compresor o generar interrupciones durante la operación.
Por ello, los trabajos de mantenimiento preventivo deben contemplar la revisión de los elementos eléctricos asociados al compresor, incluyendo conexiones, sensores, dispositivos de seguridad y módulos electrónicos.
El SE-E1 puede actuar ante diferentes condiciones que indiquen un funcionamiento fuera de los parámetros previstos. Entre ellas se encuentran el exceso de temperatura, una secuencia de fases incorrecta y determinadas fallas en la alimentación trifásica.
Mantener estos elementos en condiciones adecuadas permite conservar las funciones de protección del sistema y facilita el diagnóstico cuando se presenta una anomalía.
Repuesto para técnicos en refrigeración
El Módulo de Protección SE-E1 Bitzer para Snowkey está orientado principalmente a profesionales dedicados al mantenimiento de equipos de refrigeración, máquinas productoras de hielo y sistemas que utilizan compresores Bitzer.
Su identificación resulta especialmente importante para técnicos que necesitan sustituir un módulo existente sin modificar la configuración original del sistema. La referencia del componente, la tensión de alimentación y el modelo del compresor deben compararse antes de realizar el reemplazo.
Para trabajos de servicio técnico, contar con el repuesto adecuado puede facilitar la recuperación del sistema y reducir los tiempos asociados a una reparación.
Una pieza fundamental para la seguridad del compresor
El SE-E1 Bitzer cumple una función de supervisión dentro del sistema de protección del compresor. Al controlar variables relacionadas con la temperatura y la alimentación eléctrica, puede interrumpir el circuito de seguridad cuando se detectan determinadas condiciones anormales.
En equipos Snowkey destinados a la producción de hielo, la correcta selección de este componente contribuye a conservar la configuración de protección prevista para el conjunto frigorífico.
Antes de adquirir el repuesto, es recomendable verificar la referencia instalada y las especificaciones eléctricas del equipo. En el caso de las variantes SE-E1, existen diferentes referencias, por lo que no debe asumirse que todos los módulos de la misma familia son intercambiables.
